NH1 gS 800V AC Fusible NH para semiconductores
gS 800V Fusibles NH para semiconductores
NUEVO
Referencias
| TAMAÑO | Un (V AC) | In (A) | REFERENCIA |
| NH1 | 800V | 100 | 369245 |
| 125 | 369250 | ||
| 160 | 369255 | ||
| 200 | 369260 |
Datos técnicos
| Tensión asignada | 800V AC |
| Corriente asignada | 100A...200A |
| Poder de corte asignado | 120kA |
| Clase | gS |
| Frecuencia asignada | 42Hz...62Hz |
| Temperatura de almacenaje | -40°C ... 90°C |
| Temperatura de funcionamiento * | -40°C ... 80°C |
| * Para temperaturas ambiente superiores a 25ºC es necesario aplicar un coeficiente de corrección sobre la corriente máxima. | |
Normas
IEC/EN 60269-1
IEC/EN 60269-4
RoHS Compliant
Dimensiones
| A | B | C | D | E | F | G | H | I | J | K | L |
| 68 | 62 | 71,5 | 135 | 20 | 10 | 9,5 | 6 | 39 | 40 | 52 | 64 |
Peso 380gr
Características t-I

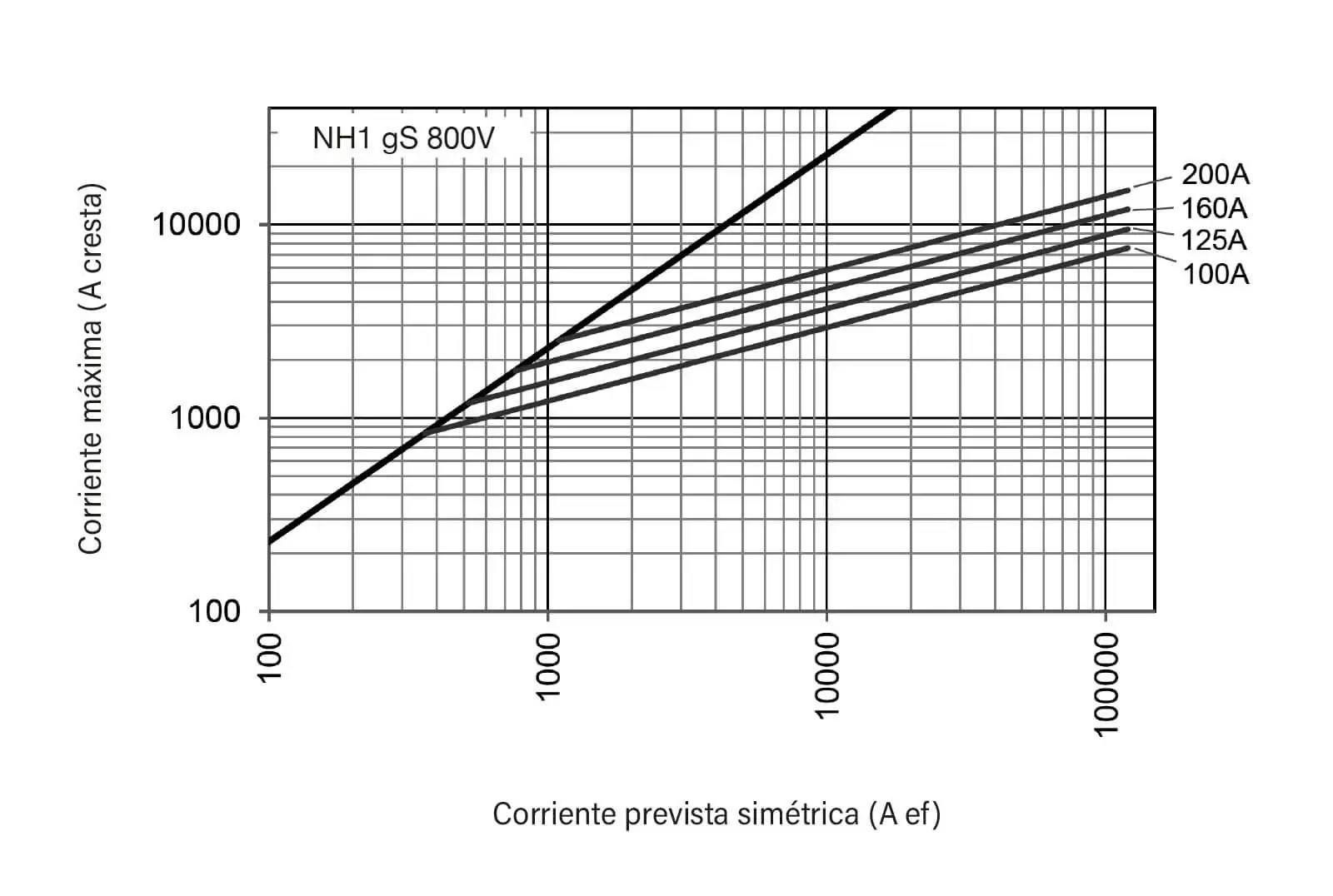

Características de limitación
Potencias disipadas
| CORRIENTE ASIGNADA (A) |
REFERENCIA | POTENCIA DISIPADA In (W) |
POTENCIA DISIPADA 0,8·In (W) |
I2t PREARCO (A2s) |
I2t 800V (A2s) |
|---|---|---|---|---|---|
| 100 | 369245 | 14,5 | 8,5 | 2300 | 7900 |
| 125 | 369250 | 16 | 9,4 | 4600 | 15400 |
| 160 | 369255 | 18,5 | 10,8 | 9400 | 31500 |
| 200 | 369260 | 20,5 | 12 | 18400 | 61800 |
Compatible
 |
 |
 |
|
| NH1 Base ST 690V/800V | Microrruptor para fusibles NH | Maneta de extracción NH ST 1000V AC/DC | |
| U | 690V 800V |
250V AC | 1000V DC |
| In | 250 A | 5 A | |
Otros tamaños
 |
 |
|
 |
 |
|
|---|---|---|
| U | 800V AC | 800V AC |
| IN | 25A...100A | 250A...400A |
| Poder de corte | 120kA | 120kA |
