Referencias
| TAMAÑO | Un (V AC) | In (A) | REFERENCIA | |
| NHC1 |
|
400V | 50 | 380230 |
| 63 | 380235 | |||
| 80 | 380240 | |||
| 100 | 380245 | |||
| 125 | 380250 | |||
| 160 | 380255 | |||
| NH1 |
|
400V | 200 | 380260 |
| 224 | 380265 | |||
| 250 | 380270 | |||
Datos técnicos
| Tensión asignada | 400V AC +10% |
| Corriente asignada | 50A...250A |
| Poder de corte asignado | 120kA |
| Clase | gG |
| Frecuencia asignada | 42...62Hz |
| Temperatura de almacenaje | -40°C ... 90°C |
| Temperatura de funcionamiento * | -40°C ... 80°C |
| * Para temperaturas ambiente superiores a 25ºC es necesario aplicar un coeficiente de corrección sobre la corriente máxima. | |
Normas
IEC/EN 60269-1
IEC/EN 60269-2
RoHS Compliant
Dimensiones
| A | B | C | D | E | F | G | H | I | J | K | L | |
| NHC1 | 68 | 62 | 70,5 | 135 | 15 | 10 | 9,5 | 6 | 29 | 40 | 47 | 64 |
| NH1 | 68 | 62 | 71,5 | 135 | 20 | 10 | 9,5 | 6 | 39 | 40 | 52 | 64 |
Peso 270gr (NHC1) | 380gr (NH1)

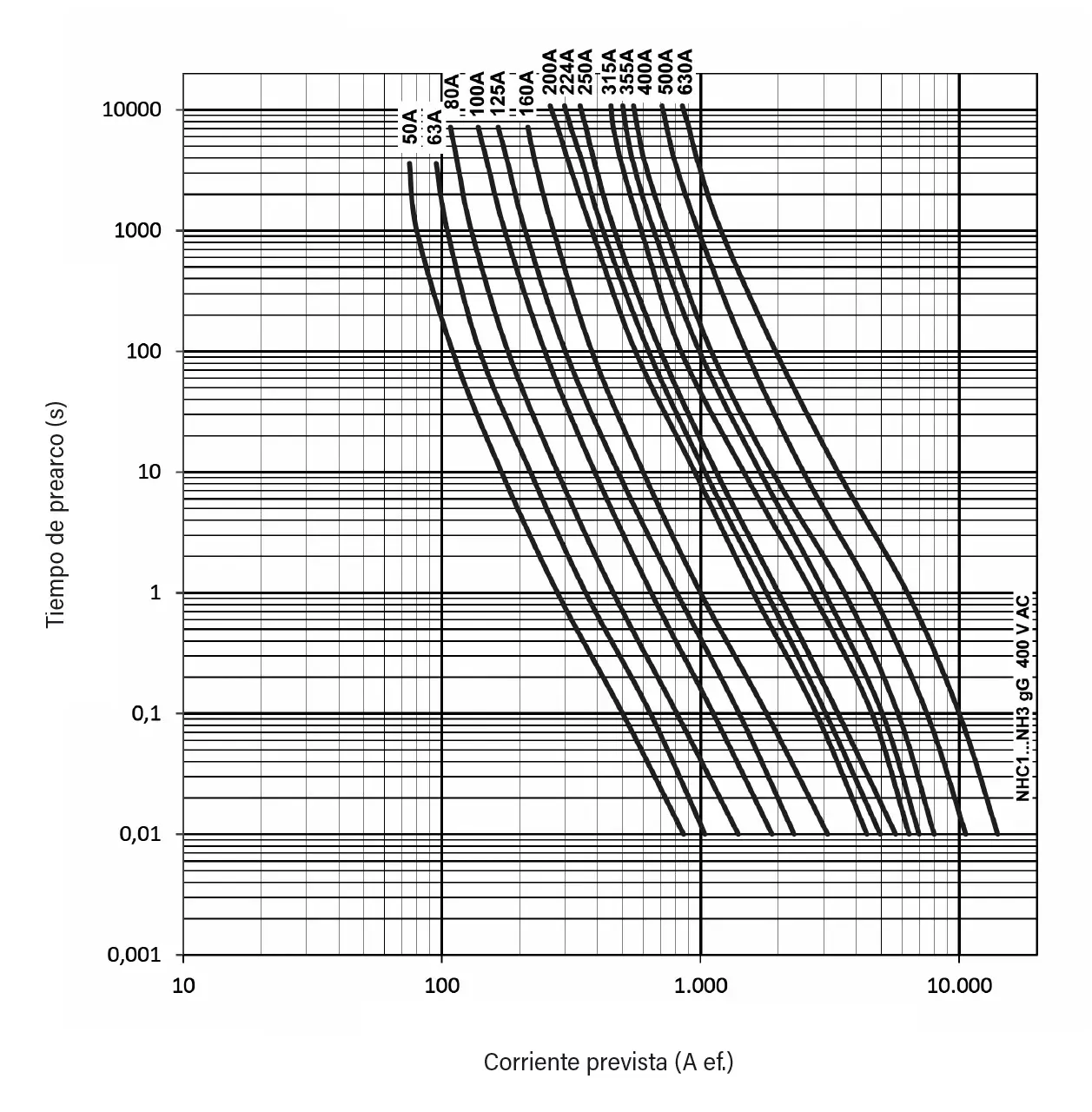

t-I characteristics

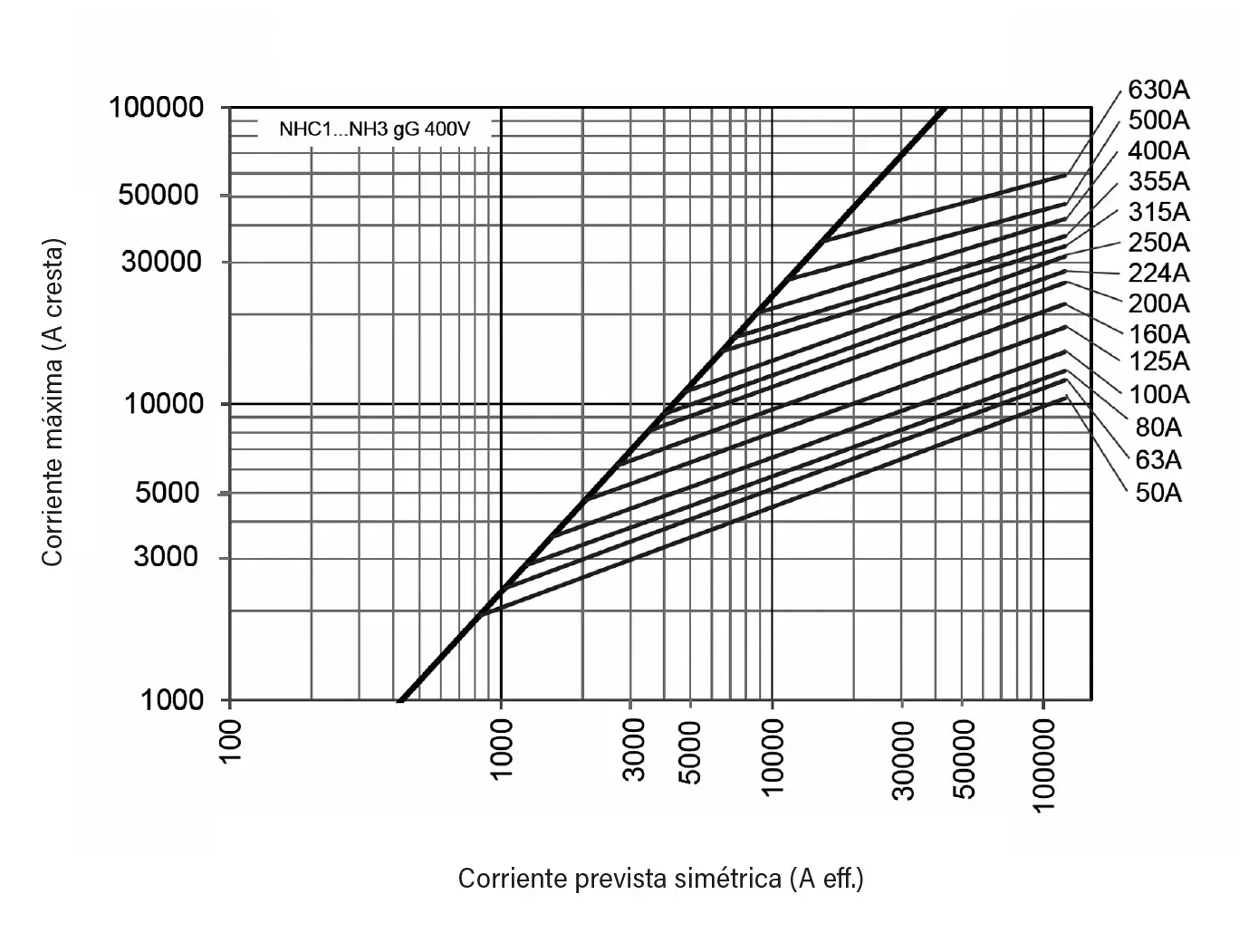

Cut-off characteristics
Potencias disipadas
| CORRIENTE ASIGNADA (A) |
REFERENCIA | POTENCIA DISIPADA (W) |
I2t PREARCO (A2s) |
I2t TOTAL 230V (A2s) |
I2t TOTAL 400V (A2s) |
|---|---|---|---|---|---|
| 50 | 380230 | 4,6 | 6430 | 11100 | 16660 |
| 63 | 380235 | 6,0 | 9800 | 16960 | 25430 |
| 80 | 380240 | 6,5 | 16600 | 32300 | 52840 |
| 100 | 380245 | 7,8 | 29800 | 56140 | 89650 |
| 125 | 380250 | 9,8 | 49300 | 78300 | 110300 |
| 160 | 380255 | 13,5 | 85000 | 134980 | 190000 |
| 200 | 380260 | 12,5 | 111550 | 198100 | 302850 |
| 224 | 380265 | 14,4 | 145700 | 258750 | 395600 |
| 250 | 380270 | 15,3 | 205500 | 365000 | 558000 |
Compatible
 |
 |
 |
|
| NH1 Base ST 690V/800V | Microrruptor para fusibles NH | Maneta de extracción NH ST 1000V AC/DC | |
| U | 690V 800V |
250V AC | 1000V DC |
| In | 250 A | 5 A | |
Otros tamaños
|
|
|
|
|
 |
 |
 |
 |
|
|---|---|---|---|---|
| U | 400V | 400V | 400V | 400V |
| IN | 10A...100A | 125A | 160A | 100A...400A | 315A...630A |
| Poder de corte | 120kA | 120kA | 120kA | 120kA |
