10×85 Fusible cilíndrico media tensión
Fusibles cilíndricos de media tensión
Referencias
| TAMAÑO | Un (V AC) | In (A) | REFERENCIA |
|---|---|---|---|
| 10x85 | 1500V | 2 | 415005 |
| 3,15 | 415010 | ||
| 4 | 415015 | ||
| 5 | 415020 | ||
| 6,3 | 415025 | ||
| 8 | 415030 | ||
| 10 | 415035 | ||
| 12 | 415040 |
Datos técnicos
| Tensión asignada | 1500V AC |
| Corriente asignada | 2A...12A |
| Poder de corte asignado | 20kA |
| Clase * | g |
| Temperatura de almacenaje | -40°C ... 90°C |
| Temperatura de funcionamiento ** | -40°C ... 80°C |
| * Protección contra sobrecargas y cortocircuitos. ** Para temperaturas ambiente superiores a 25ºC es necesario aplicar un coeficiente de corrección sobre la corriente máxima. |
|
Normas
RoHS Compliant
Dimensiones
| A | B | C |
| 10,3 | 85 | 10 |
Peso 14,5gr

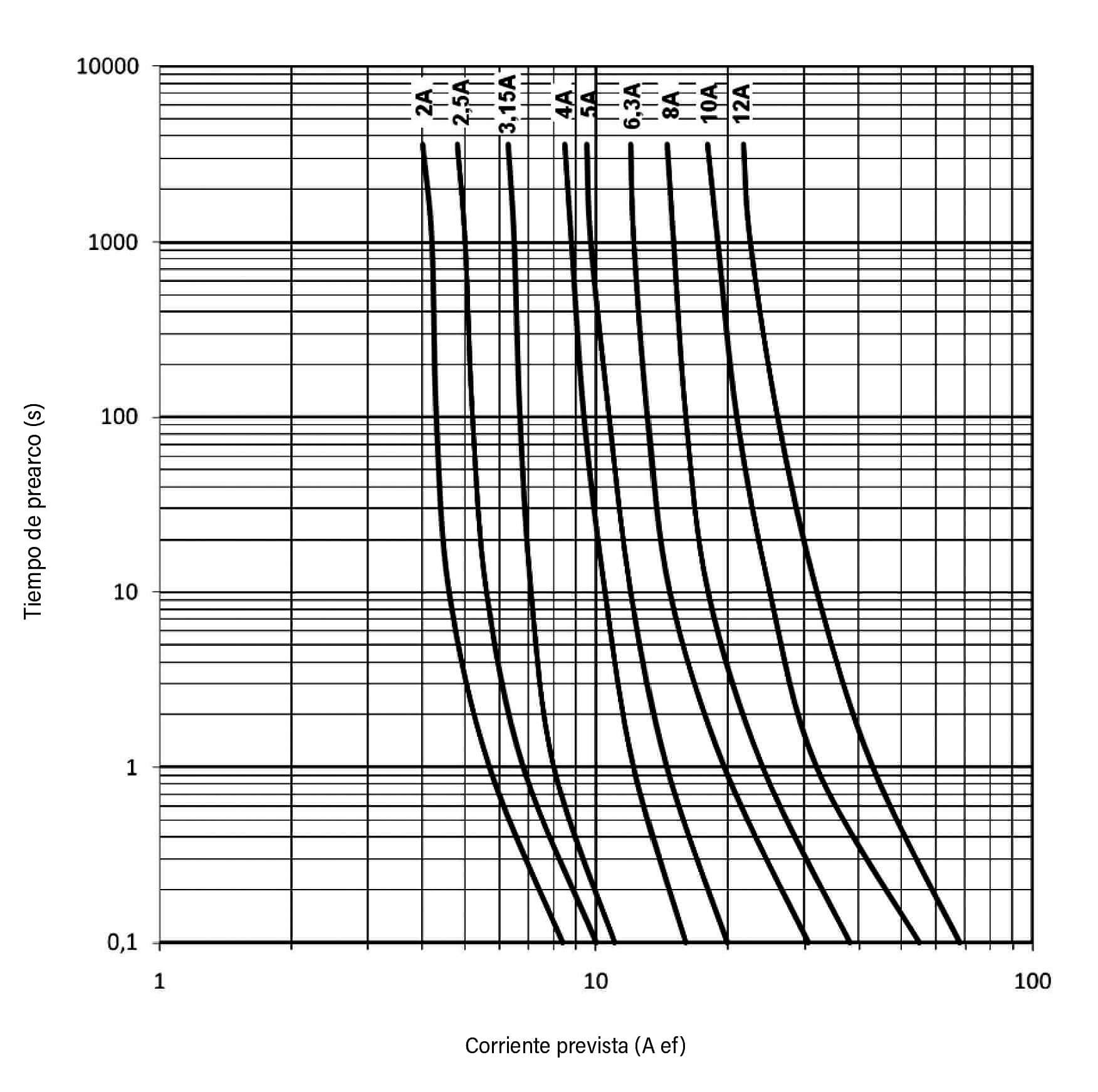

Características t-I
Potencias disipadas
| CORRIENTE ASIGNADA (A) |
REFERENCIA | POTENCIA DISIPADA 0,8·In (W) |
POTENCIA DISIPADA In (W) |
I2t PREARCO (A2s) |
I2t 1500V (A2s) |
|---|---|---|---|---|---|
| 2 | 415005 | 0,9 | 1,6 | 2,5 | 3,3 |
| 3,15 | 415010 | 1,1 | 2,1 | 8,8 | 12 |
| 4 | 415015 | 1,2 | 2,2 | 23 | 31 |
| 5 | 415020 | 1,7 | 3 | 31 | 41 |
| 6,3 | 415025 | 2,2 | 3,3 | 63 | 85 |
| 8 | 415030 | 2,1 | 3,8 | 141 | 190 |
| 10 | 415035 | 2,5 | 4,6 | 235 | 316 |
| 12 | 415040 | 3,5 | 6,4 | 253 | 340 |
Otros tamaños
 |
 |
||
 |
 |
||
|---|---|---|---|
| U | 2500V | 3200V 5500V |
|
| IN | 2A...12A | 2A...12A | |
| Poder de corte | 15kA | 15kA (3200V) 10kA (5500V) |
|
