Referencias
| TAMAÑO | Un (V DC) | In (A) | REFERENCIA |
|---|---|---|---|
| 10x85 | 1500V | 2 | 492202  |
| 4 | 492205 |
||
| 6 | 492210 |
||
| 8 | 492215 |
||
| 10 | 492220 |
||
| 12 | 492225 |
||
| 15 | 492229 |
||
| 16 | 492230 |
||
| 1200V | 20 | 492235 | |
| 25 | 492240 |
Datos técnicos
| Tensión asignada | 1500V DC | 1200V DC |
| Corriente asignada | 1500V DC > 2A...16A 1200V DC > 20A | 25A |
| Poder de corte asignado | 1500V DC > 30kA 1200V DC > 10kA |
| Clase | gPV |
| Corriente mínima de interrupción | 1,35·In |
| Corriente de no fusión | 1,13·In |
| Temperatura de almacenaje | -40°C ... 90°C |
| Temperatura de funcionamiento * | -40°C ... 80°C |
| * Para temperaturas ambiente superiores a 25ºC es necesario aplicar un coeficiente de corrección sobre la corriente máxima. | |
Normas
IEC/EN 60269-1 Fusibles – requisitos generales
IEC/EN 60269-6 Fusibles para sistemas fotovoltaicos
UL248-1 Fusibles – requisitos generales
UL248-19 Fusibles fotovoltaicos
RoHS Compliant
Certificados
Dimensiones
| A | B |
| 10,3 | 85 |
Peso 14,5gr

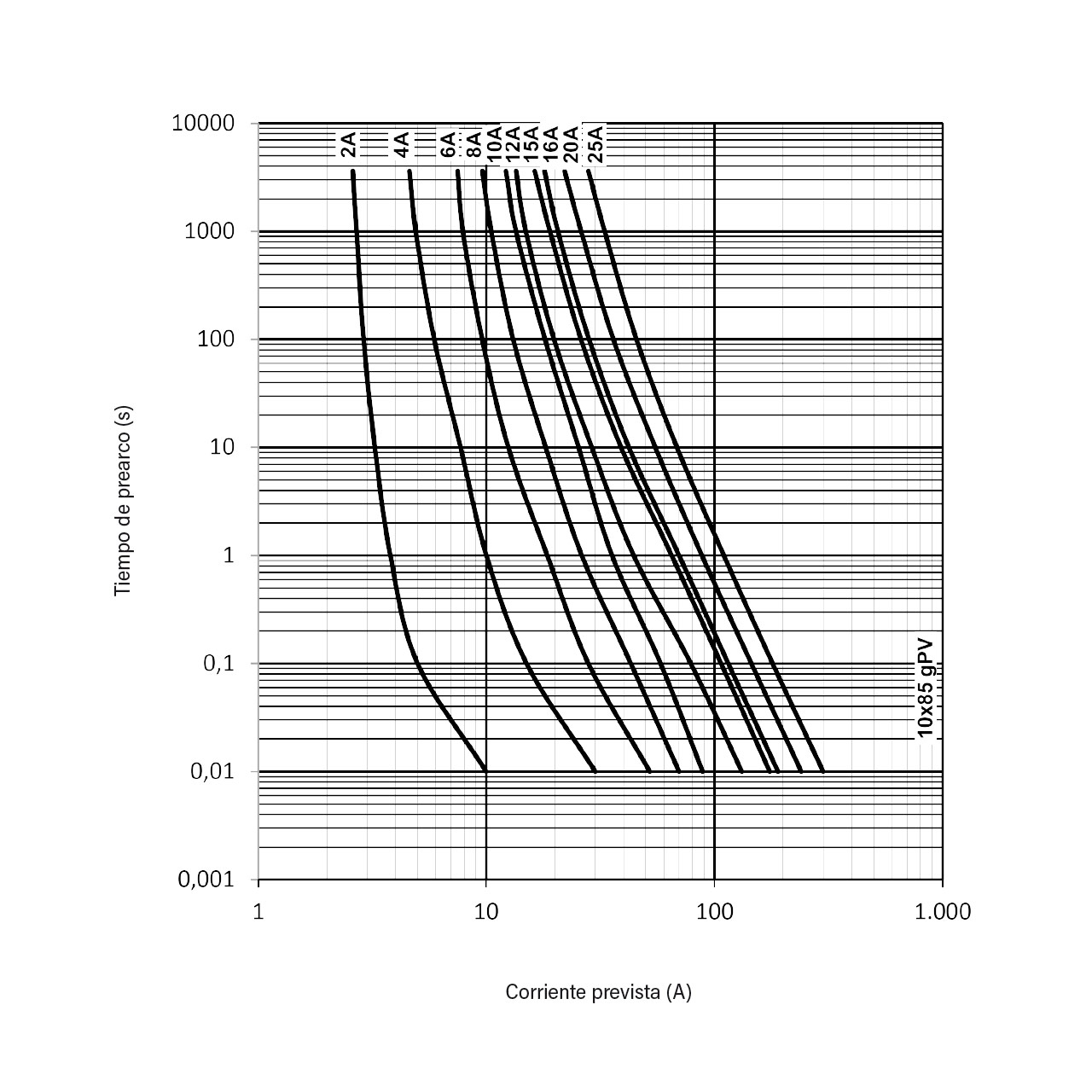

Características t-I
Potencias disipadas
| CORRIENTE ASIGNADA (A) |
REFERENCIA | POTENCIA DISIPADA (W @ 0,7 In) |
POTENCIA DISIPADA (W @ In) |
I2t PREARCO (A2s) |
I2t TOTAL (A2s) |
|---|---|---|---|---|---|
| 2 | 492202 | 1,28 | 3,2 | 0,8 | 1,1 |
| 4 | 492205 | 1,16 | 2,9 | 13 | 17 |
| 6 | 492210 | 1,04 | 2,6 | 65 | 84 |
| 8 | 492215 | 1,13 | 2,8 | 175 | 225 |
| 10 | 492220 | 1,36 | 3,4 | 44 | 72 |
| 12 | 492225 | 1,56 | 3,9 | 78 | 129 |
| 15 | 492229 | 1,79 | 4,5 | 121 | 201 |
| 16 | 492230 | 1,92 | 4,8 | 175 | 290 |
| 20 | 492235 | 2,04 | 5,1 | 242 | 478 |
| 25 | 492240 | 2,20 | 5,5 | 545 | 1075 |
Compatible
 |
|
| Base portafusibles PMLe PV | |
| U | 1000V AC | 1500V DC |
| In | 32 A |
Otros tamaños
 |
 |
 |
 |
|
| NUEVO | ||||
 |
 |
 |
 |
|
|---|---|---|---|---|
| U | 1000V DC | 1100V DC 1000V DC |
1500V DC | 1500V DC |
| IN | 1A...20A | 15A | 20A 25A | 32A |
20A...32A | 40A...60A |
| Poder de corte | 30kA | 10kA 30kA |
10kA | 30kA |
